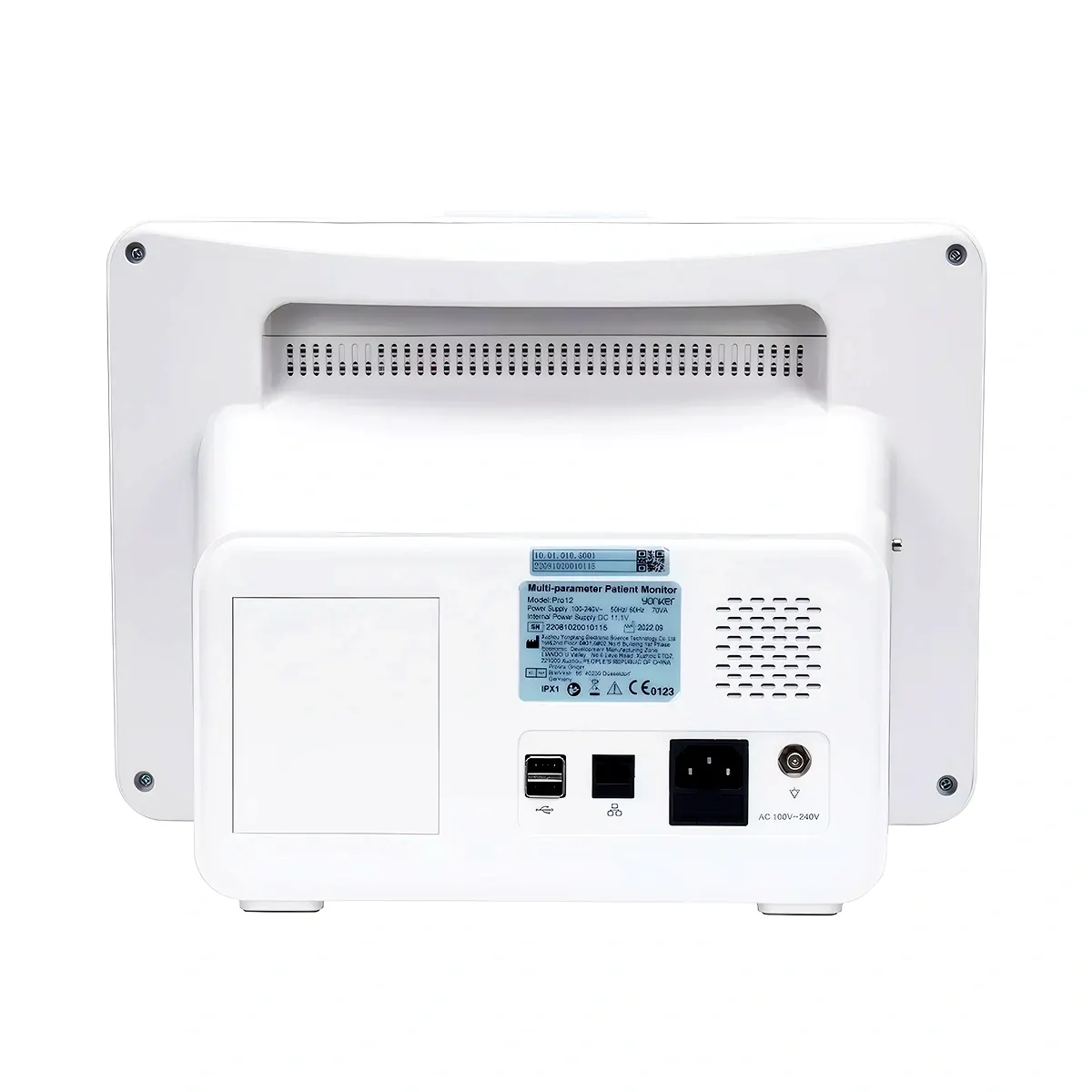

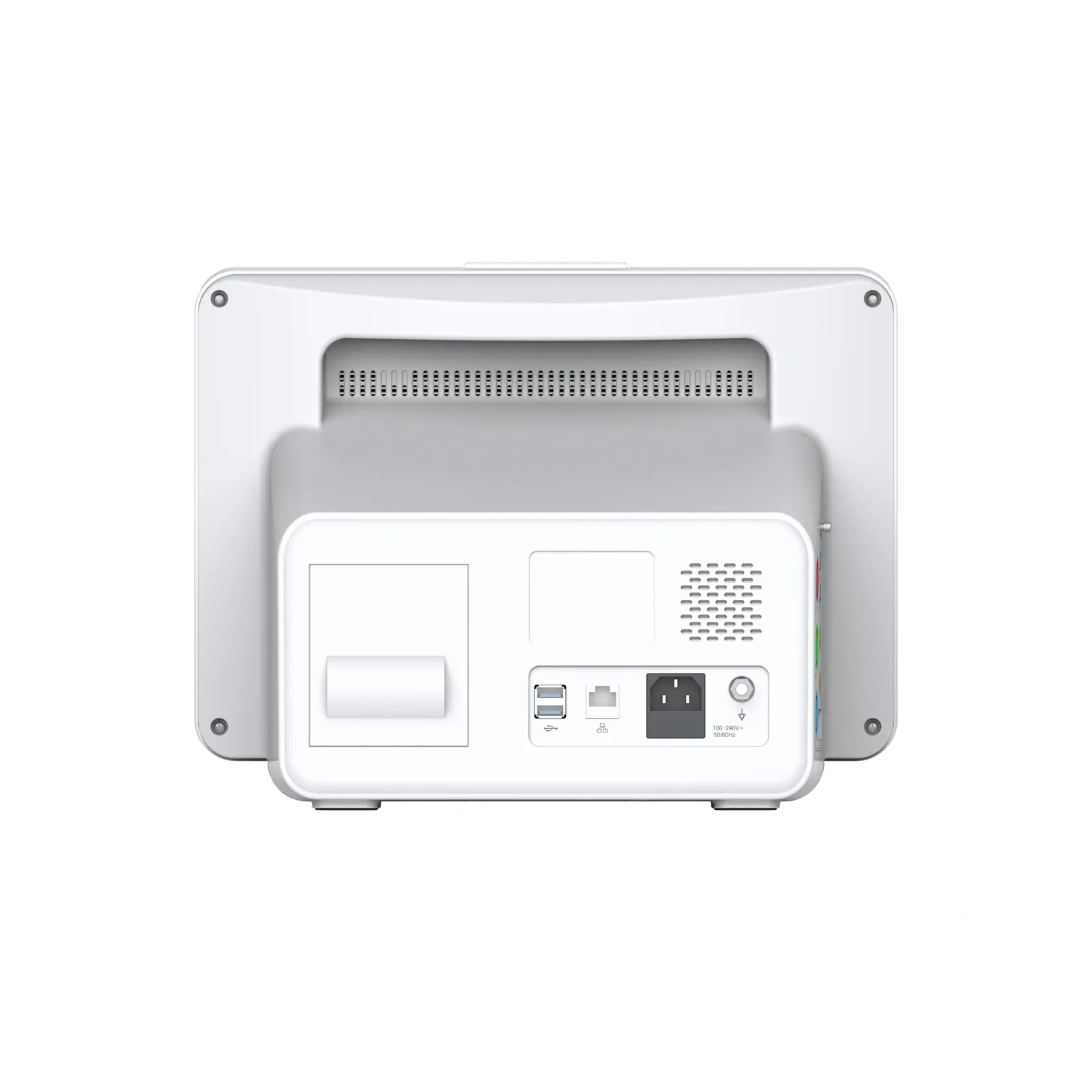

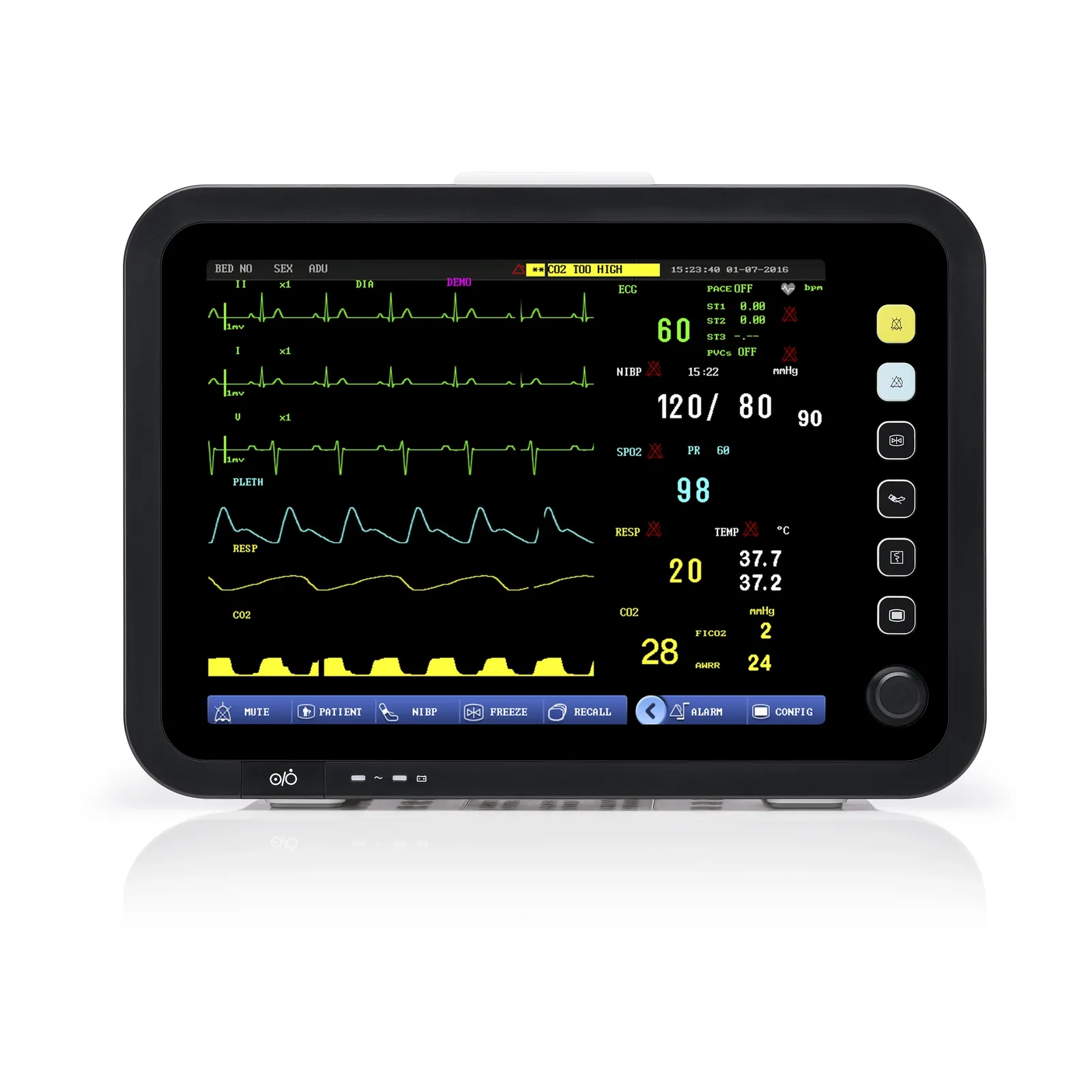

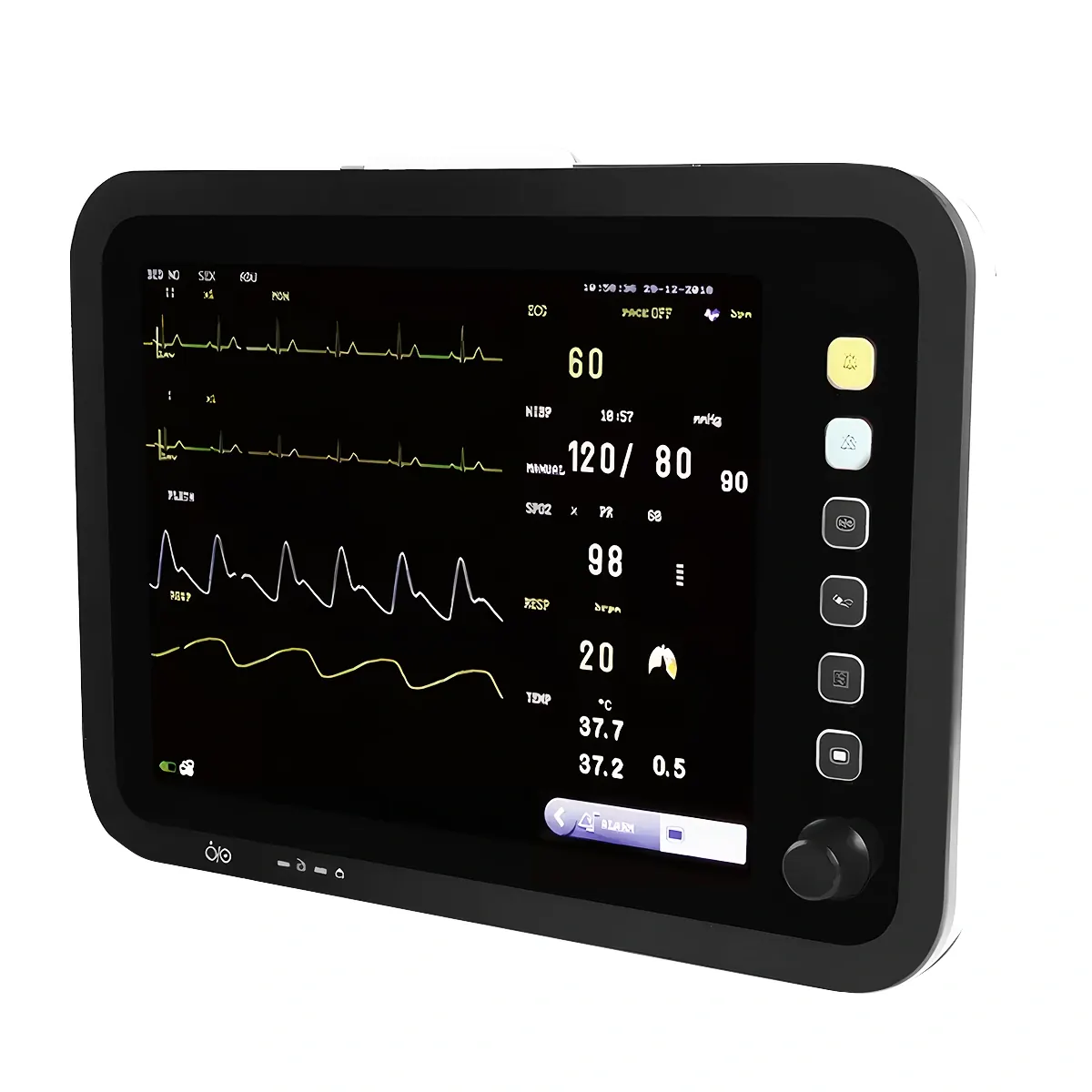

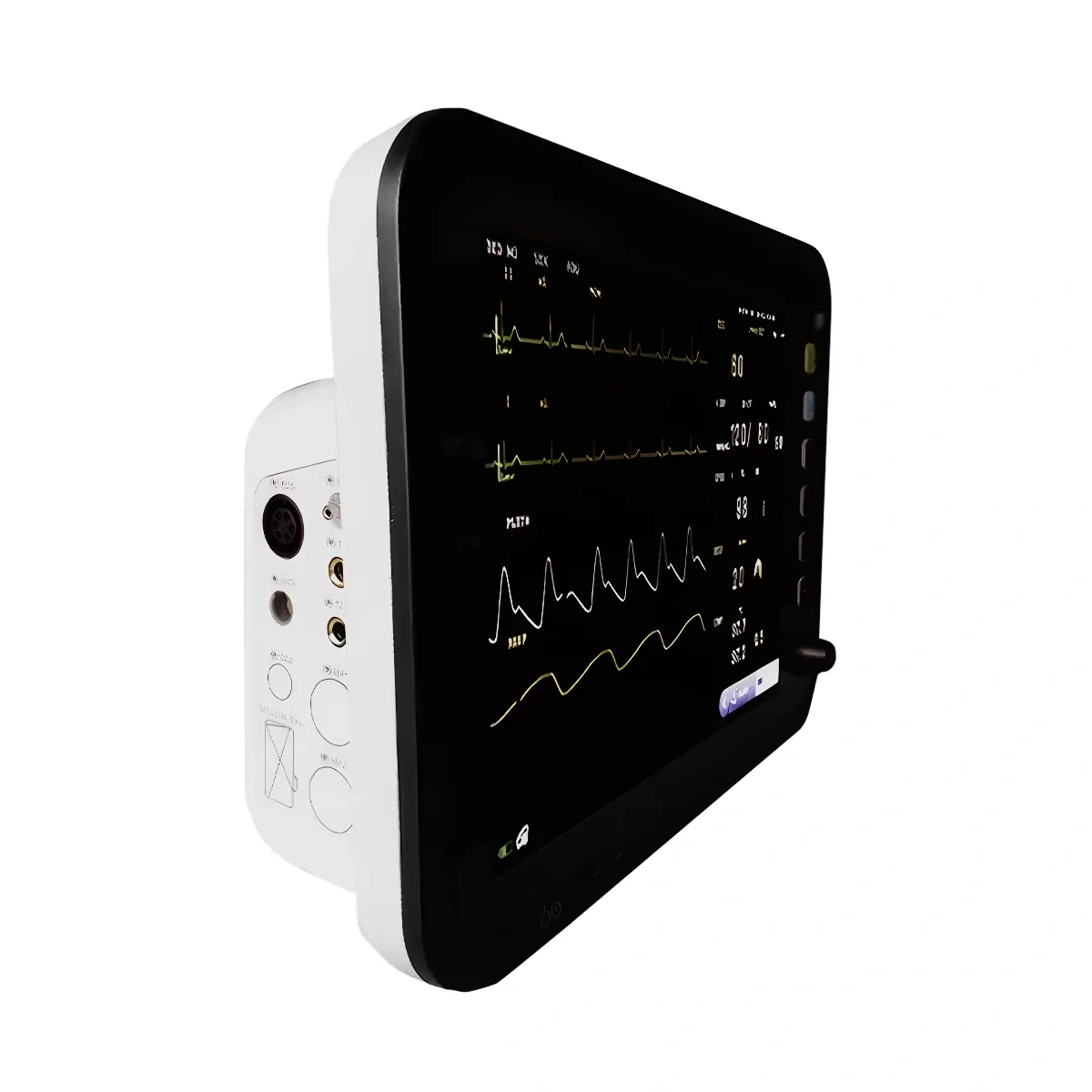

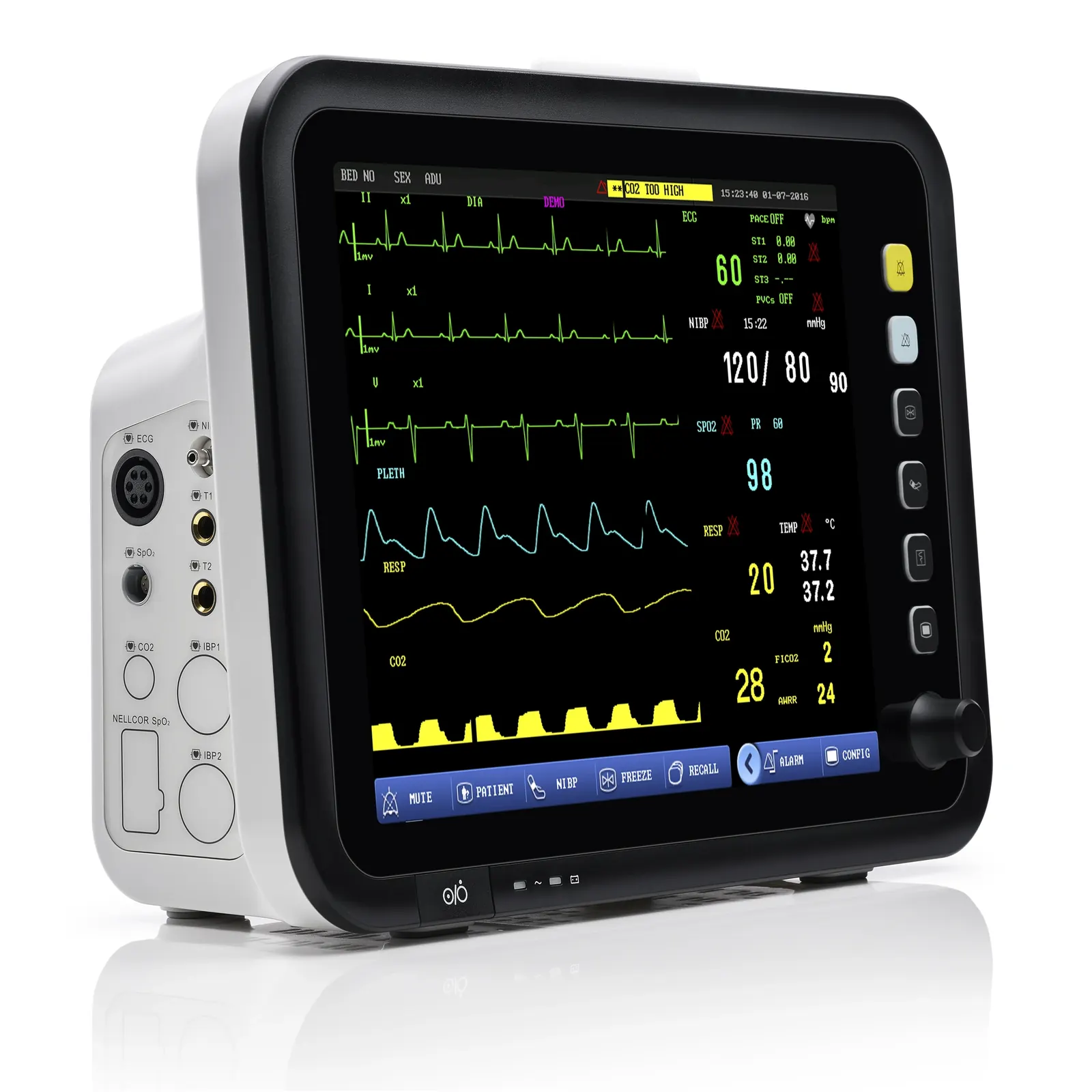

Moniteur de surveillance 07 paramètres

Description

Moniteur de surveillance 05 paramètres : ECG, RESP, SpO2, NIBP, TEMP, PR et CO2
CARACTÉRISTIQUES TECHNIQUES :
Normes de qualité et classification
CE, ISO13485
SFDA : Classe IIb
Degré anti-électrochoc :
Équipement de classe II
(alimentation interne)
TEMP/SpO 2 /NIBP : BF
ECG/Resp : CF

Domaine d’application :
Adulte/Pédiatrique/Néonatal/Médecine/Chirurgie/
Bloc opératoire/Unité de soins intensifs/Unité de soins intensifs

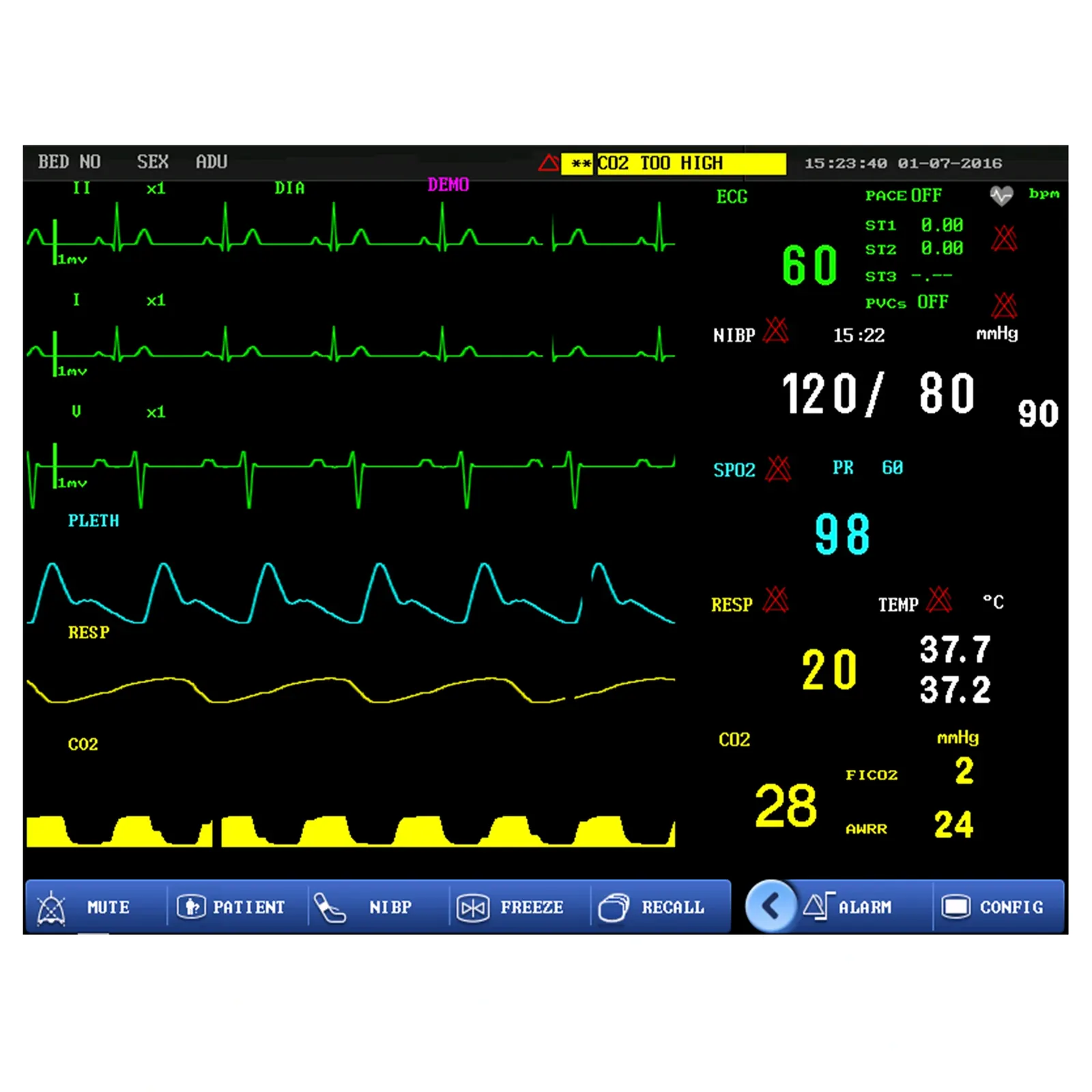

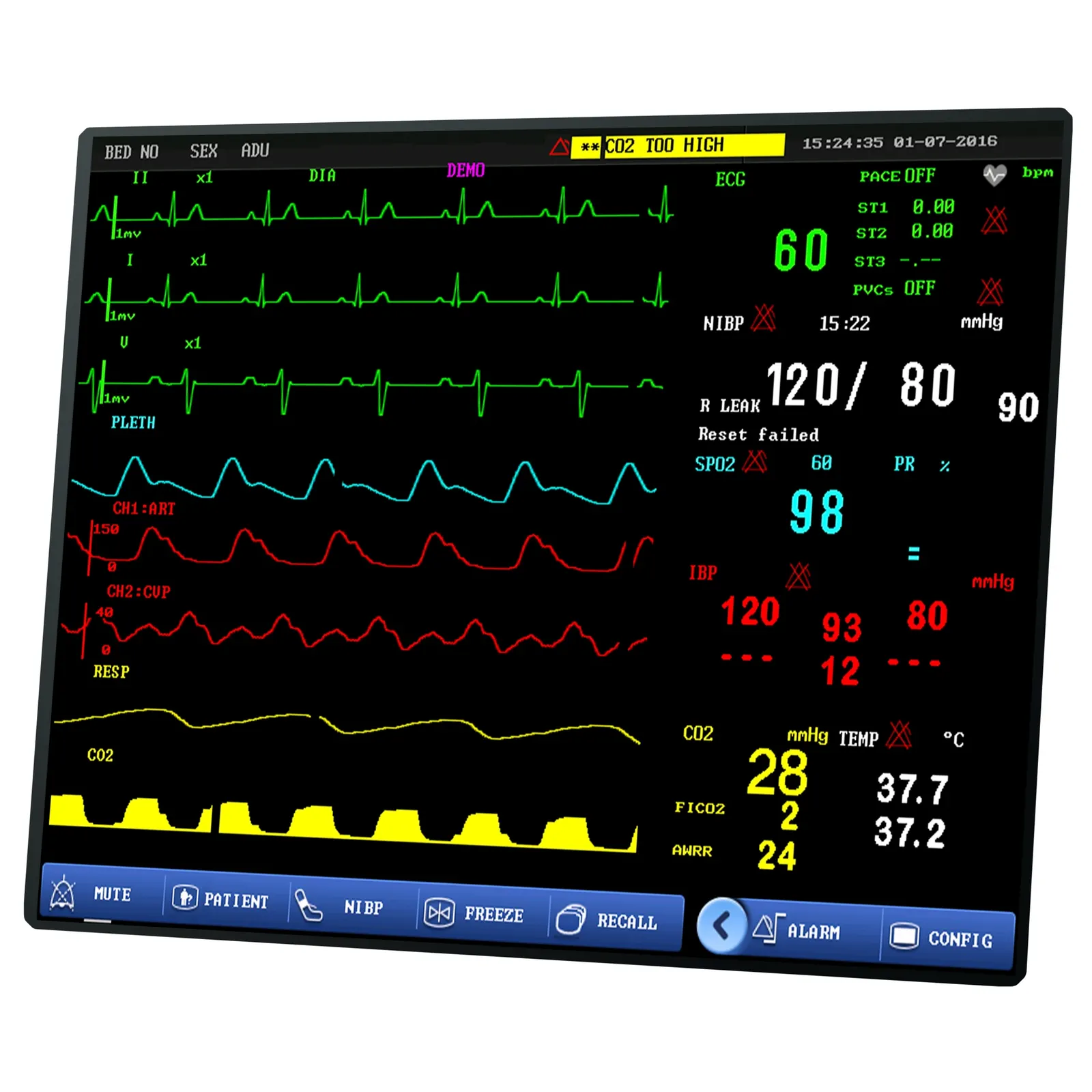

Écran :
Écran TFT couleur de 12,1 pouces

Environnement :
Environnement de fonctionnement :
Température : 0 ~ 40 °C
Humidité : 15 % ~ 80 %
Pression : 86,0 kPa ~ 106,0 kPa

Environnement de transport et de stockage :
Température : -20 ~ 55 °C
Humidité : 10 % ~ 90 %
Pression : 86,0 kPa ~ 106,0 kPa

Alimentation requise :
CA : 100 ~ 240 V, 50 Hz/60 Hz
CC : batterie rechargeable intégrée
Batterie : batterie Li-ion 11,1 V 24 Wh
2 h de fonctionnement après une charge complète
5 min de fonctionnement après l’alarme de batterie faible

Dimensions et poids :
Équipement :
340 mm × 245 mm × 134 mm (environ) ;
2,798 kg (environ)
Paquet :
380 mm × 350 mm × 300 mm ; 4,598 kg (environ)

Stockage des données :
Diagramme/tableau de tendance : 720 h
Révision de la PNI : 10 000 événements
Révision des vagues : 12 h
Révision des alarmes : 200 événements d’alarme
Prise en charge de l’analyse de titration de la concentration de médicament

ECG :
5 dérivations : RA, LA, LL, RL, V
Mode de dérivation : I,II, III, AVR, AVL, AVF, V
Gain : × 1,25 mm/mV, 2,5 mm/mV,
5,0 mm/mV, 10 mm/mV,
20 mm/mV (erreur ≤ 5 %)
Vitesse de balayage : 6,25 mm/s, 12,5 mm/s, 25 mm/s,
50 mm/s (erreur ≤ ± 10 %)
Bande passante : Chirurgie 1 ~ 25 Hz
Moniteur 0,5 ~ 40 Hz
Diagnostic 0,05 ~ 130 Hz
Sensibilité : > 200 μ V P-P
CMRR : ≥ 112 dB
Impédance d’entrée différentielle : >5M
Potentiel de décalage d’électrode : ±300 mV
Tension de polarisation : ≥ ± 500 mV
Impédance d’entrée : ≥ 5 M
Tension d’étalonnage : 1 mV ± 5 %

Segment ST :
Plage du segment ST : -2,0 mV à +2,0 mV
Précision : 0,02 mV

PNI
Méthode : Oscillométrie
Mode de mesure : Manuel, Auto, STAT
Intervalle de mesure en mode automatique :
1~5/10/15/30/60/90/120/180/240/480 min
Période de mesure en mode STAT : 5 min
Plage de fréquence du pouls : 40 ~ 240 bpm
Plage de mesure et d’alarme : Adulte
SYS 40 ~ 280 mmHg
DIA 10 ~ 220 mmHg
MEAN 20 ~ 240 mmHg
Pédiatrique
SYS 40 ~ 220 mmHg
DIA 10 ~ 160 mmHg
MEAN 20 ~ 170 mmHg
Néonatal
SYS 40 ~ 135 mmHg
DIA 10 ~ 100 mmHg
MEAN 20 ~ 110 mmHg
Mesure de la pression statique
Plage : 0 ~ 300 mmHg
Précision : ± 3 mmHg
Résolution : 1 mmHg Précision :
Erreur moyenne max. : ± 5 mmHg
Écart type max. : 8 mmHg
Protection contre la surpression :
Adulte 300 mmHg
Pédiatrique 240 mmHg
Néonatale 150 mmHg

SpO2 :
Plage de mesure : 0 ~ 100 %
Résolution : 1 %
Précision : 70 % ~ 100 % ± 2 %
40 % ~ 69 % ± 3 %

Fréquence du pouls :
Plage de mesure/alarme : 20 à 300 bpm
Résolution : 1 bpm
Précision : ± 3 bpm

RESP :
Méthode : impédance entre RA-LL
Plage d’impédance de la respiration : 0,3 à 3 Ω
Plage d’impédance de base : 200 Ω à 4 000 Ω

Bande passante : 0,3 à 2,5 Hz
Gain : × 0,25, × 0,5, × 1, × 2, × 4

Fréquence respiratoire :
Plage de mesure
Adulte : 0 à 120 br/min
Néonatal/pédiatrique : 0 à 150 br/min
Résolution : 1 br/min
Précision : 7 à 150 br/min (± 2 br/min)
0 à 6 br/min (non spécifié)
Alarme d’apnée : 10 à 40 s

TEMP :
Canal 2
Plage de mesure et d’alarme : 0 ~ 50 °C
Résolution : 0,1 °C
Précision (sans capteur) : ±0,1 °C (0~50 °C)

Accessoires standard :
Brassard et tube PNI
Câble et électrodes ECG
Capteur SpO2
Sonde TEMP
Batterie lithium-ion
Câble d’alimentation
Manuel d’utilisation
